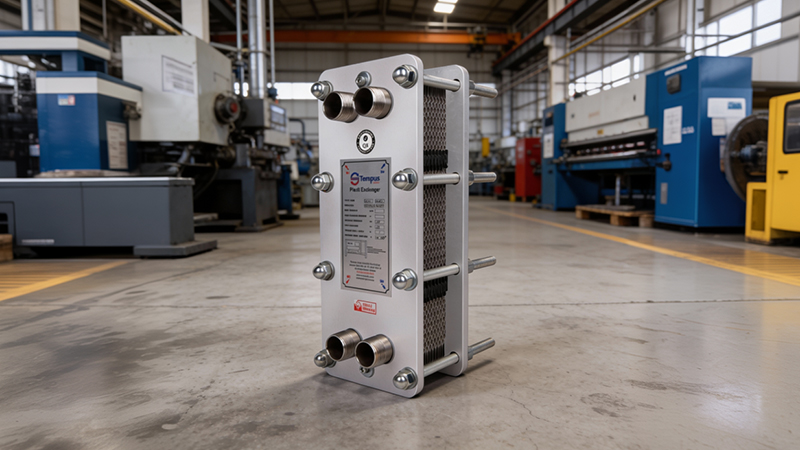

Tempus PHE Plakalı Eşanjörlerde Conta Montajı ve Plaka Dizimi
Plakalı eşanjörlerde performansın, sızdırmazlığın ve uzun ömürlü kullanımın temelini doğru conta montajı ve doğru plaka dizimi oluşturur. Tempus PHE plakalı eşanjör sistemlerinde bu iki adım, ısı transfer verimliliğini doğrudan etkilerken aynı zamanda işletme güvenliğini de belirler. Yanlış yapılan bir conta montajı ya da hatalı plaka dizilimi, kapasite kaybına, akışkan karışmasına ve ciddi bakım maliyetlerine yol açabilir.
Plakalı Eşanjörlerde Conta Sisteminin Önemi
Conta, plakalar arasındaki sızdırmazlığı sağlayarak akışkanların birbirine karışmasını engeller ve akış yönünü kontrol eder. Tempus PHE plakalı eşanjörlerde kullanılan contalar, çalışma sıcaklığına, basınca ve akışkan türüne uygun olarak seçilir. Doğru conta seçimi kadar montaj kalitesi de sistemin stabil çalışması açısından kritik öneme sahiptir.
Zamanla conta yapısında sertleşme, deformasyon veya kimyasal aşınma oluşabilir. Bu nedenle bakım sırasında contaların kontrol edilmesi, gerektiğinde yenilenmesi ve doğru şekilde yerine oturtulması gerekir.
Tempus PHE Plakalı Eşanjörlerde Conta Montajı Nasıl Yapılır?
Conta montajı öncesinde plakaların yüzeyleri detaylı şekilde temizlenmelidir. Yüzeyde kalan kir, tortu veya eski conta kalıntıları, yeni contanın tam oturmasını engeller. Temizlenen plaka yüzeyleri görsel olarak kontrol edilmeli, deformasyon veya çatlak olup olmadığı mutlaka incelenmelidir.
Tempus PHE plakalarında conta yuvaları, contanın doğru pozisyonda yerleşmesini sağlayacak şekilde tasarlanmıştır. Conta, plakanın kanal yapısını takip edecek biçimde yuvasına yerleştirilir ve herhangi bir gerilme oluşmadan tam oturduğundan emin olunur. Yapıştırmalı contalarda üretici tarafından önerilen yapıştırıcı kullanılırken, klipsli veya geçmeli contalarda kilit noktalarının doğru şekilde kapandığı kontrol edilmelidir.
Montaj tamamlandıktan sonra plakanın çevresi boyunca conta hattı tekrar gözden geçirilir. Conta üzerinde bükülme, boşluk veya taşma olmaması, sızdırmazlık açısından hayati önem taşır.
Plaka Dizimi Nedir ve Neden Önemlidir?
Plaka dizimi, plakalı eşanjörde sıcak ve soğuk akışkanın doğru kanallardan akmasını sağlayan düzeni ifade eder. Tempus PHE plakalı eşanjörlerde plaka dizimi, sistemin tasarım kapasitesine ulaşabilmesi için belirli bir sıra ve yön mantığıyla yapılır.
Plakalar genellikle A ve B tipi olarak adlandırılan farklı akış yönlerine sahiptir. Bu plakaların doğru sırayla dizilmesi, karşı akış prensibinin düzgün çalışmasını sağlar. Hatalı plaka dizimi, ısı transfer alanının azalmasına ve basınç kayıplarının artmasına neden olur.
Tempus PHE Plaka Dizimi Nasıl Yapılır?
Plaka dizimine başlanmadan önce mevcut dizilim referans alınmalı veya proje dokümanları incelenmelidir. Tempus PHE sistemlerinde ilk plaka sabit çerçeve tarafına yerleştirilir ve ardından plakalar belirlenen sıraya göre dizilir.
Her plakanın yönü dikkatle kontrol edilmeli, akış portlarının üst üste doğru şekilde geldiğinden emin olunmalıdır. Plakaların ters çevrilmesi veya yanlış sırayla yerleştirilmesi, eşanjörün çalışmasını doğrudan olumsuz etkiler.
Dizim tamamlandıktan sonra hareketli baskı plakası kapatılır ve sıkma cıvataları üretici değerlerine uygun şekilde, eşit ve kontrollü olarak sıkılır. Bu işlem, contaların homojen baskı altında kalmasını sağlar ve sızdırmazlığı artırır.
Doğru Montaj ve Dizimin Sağladığı Avantajlar
Doğru şekilde yapılan conta montajı ve plaka dizimi, Tempus PHE plakalı eşanjörlerin nominal kapasitede çalışmasını sağlar. Isı transfer verimliliği artar, basınç kayıpları kontrol altında tutulur ve sistem daha stabil hale gelir. Aynı zamanda plansız duruşların ve bakım maliyetlerinin önüne geçilir.
Tempus PHE plakalı eşanjörlerde conta montajı ve plaka dizimi, sistem performansını belirleyen en kritik uygulamalardan biridir. Bu işlemlerin doğru ekipman, doğru bilgi ve üretici standartlarına uygun şekilde yapılması, eşanjörün uzun ömürlü ve güvenli çalışmasını sağlar. Düzenli bakım ve doğru montaj uygulamalarıyla Tempus PHE eşanjörlerinden maksimum verim elde etmek mümkündür.
